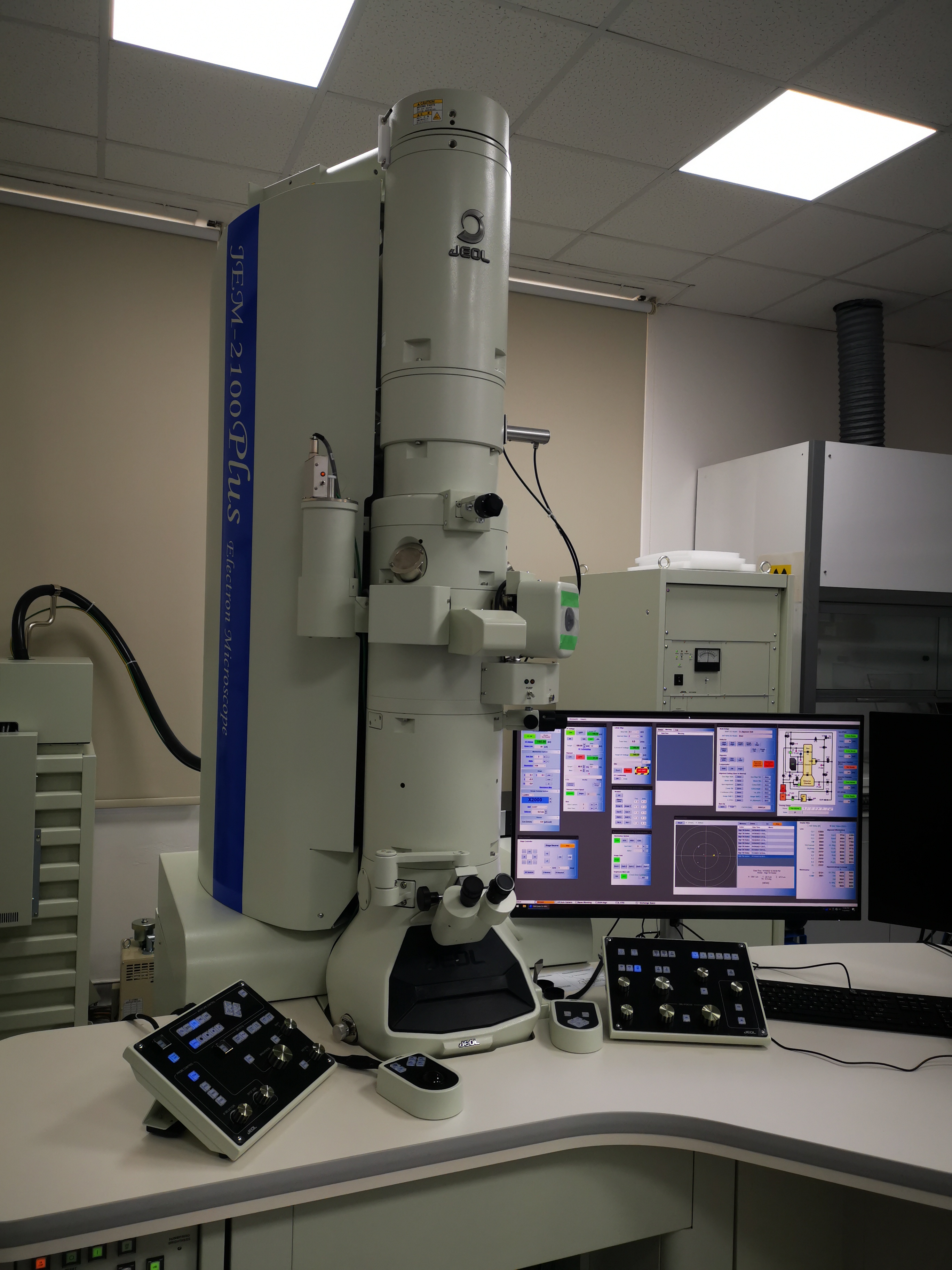

Το ηλεκτρονικό μικροσκόπιο της JEOL, JEM 2100Plus εγκαταστάθηκε στο Εργαστήριο Iστολογίας-Εμβρυολογίας τον Σεπτέμβριο του 2024.
Μερικά από τα βασικά χαρακτηριστικά του μικροσκοπίου και της λειτουργίας του είναι τα παρακάτω:
Μικροσκόπιο
- Πηγή ηλεκτρονίων: Νήμα εξαβοριούχου λανθανίου (LaB6).
- Τάση επιτάχυνσης: 80kV, 120kV, 200kV
- Εύρος Μεγέθυνσης: 50x – 1.000.000x
- Αντικειμενικοί Φακοί: CR, HC
- Κάμερα: Ψηφιακή κάμερα Gatan OneView με ανιχνευτή τύπου CMOS (τοποθετημένη στο κάτω μέρος του θαλάμου), 4k x 4k (4096 x 4096 px), μέγεθος pixel 15 um, ταχύτητα 25f/s (16Mpixels ανάλυση)
- Διακριτική ικανότητα: 0.27 nm point resolution, 0.14 lattice-line resolution
- Κλίση Γονιομέτρου: Από 80° έως - 80°

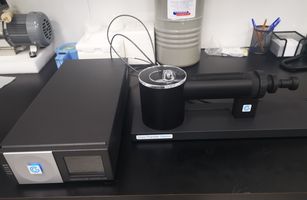

- Δειγματοφορείς: Single tilt holder (1 grid), High-tilt holder (1 grid), Cryo-holder Gatan 698
- Άλλα: Σύστημα ψύξης-αποφυγής επιμόλυνσης (ACD)
- Λογισμικά: TEM center, SerialEM, 3Dmod, Recorder, Composer, Visualizer, Colorist, Shot Meister
- Electron source: Single crystal LaB6 cathode
- Acceleration voltage: 80kV, 120kV, 200kV
- Magnification range: 50x – 1.000.000x
- Objective lenses: CR, HC
- Camera: Bottom Mount High-sensitivity CMOS Camera Gatan OneView,4k x 4k (4096 x 4096 px), Physical pixel size 15 um, frame rate up to 25 f/s (16Mpixels resolution)
- Resolution: 0.27 nm point resolution, 0.14 lattice-line resolution
- Goniometer tilt: From 80° to - 80°
- Holders: Single tilt holder (1 grid), High-tilt holder (1 grid), Cryo-holder Gatan 698
- Others: Anti-contamination device (ACD)
- Software: TEM Center, SerialEM, 3dmod, Recorder, Composer, Visualizer, Colorist, Shot Meister
Εφαρμογές
- Ηλεκτρονική Μικροσκοπία Διέλευσης σε θερμοκρασία δωματίου
- Κρυο-ηλεκτρονική μικροσκοπία για παρατήρηση παγωμένων ενυδατωμένων βιολογικών δειγμάτων απουσία κρυσταλλικού πάγου. Η διαδικασία πραγματοποιείται σε λειτουργία χαμηλής δόσης με στόχο την ελαχιστοποίηση της ζημιάς που μπορεί να επιφέρει η δέσμη στο ευαίσθητο δείγμα.
- Απεικόνιση ευρέος πεδίου με χρήση πανοράματος (LLP)
- Λογισμικό Serial EM για αυτοματοποιημένη λήψη εικόνας, χαρτογράφηση μοντάζ, 3D τομογραφίας τόσο σε θερμοκρασία περιβάλλοντος όσο και σε κρυοσυνθήκες.
- Λογισμικό Recorder για αυτοματοποιημένη λήψη σειράς εικόνων υπό κλίση για 3D τομογραφία, λογισμικό Composer για τρισδιάστατη ανακατασκευή σειριακών εικόνων, λογισμικά Visualizer και Colorist για οπτικοποίηση, αναπαράσταση και πραγματοποίηση μετρήσεων.
- Transmission electron microscopy (TEM) at room temperature
- Cryo-electron microscopy for frost-free examination of frozen-hydrated biological samples. Precedure is done in "Low dose mode" to minimise beam damage to sensitive samples.
- Wide-field Imaging Using Panorama (LLP)
- SerialEM software for automated image acquisition, montage mapping, 3D tomography in ambient and cryo conditions
- Recorder software for fully automated tilt-series acquisition for electron 3D tomography, Composer software for three-dimension reconstruction for TEM tilt-series images, Visualiser and Colorist softwares for visualization, representation and measurement
